一、產品特性
1.1電氣參數

序號	項目	規格
1	額定輸入電壓/頻率	42Vdc（max）
2	額定（平均）電流	10mA (max)
3	啟動浪涌峰值電流	20mA（max）

1.2 功能特性

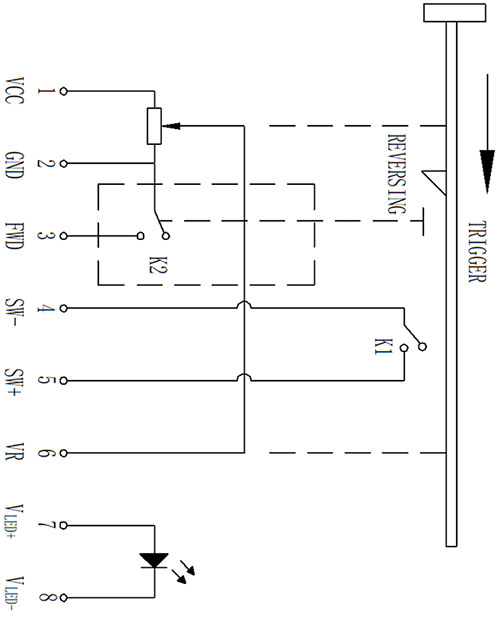

序號	開關功能描述	開關電路圖	備注
1	通斷功能（信號）		實現控制回路電源的導通與關斷
2	調速功能（調		提供隨行程變化對應的電阻值變化信號
3	換向功能（信號		提供正、反轉導通或關斷的開關信號（左、中

1.3 電氣性能

序號	項目	性能要求
1	電氣壽命	50，000 次
2	換向機械壽命	50，000 次
3	接觸電阻	≤10 Ω (新開關)
4	絕緣電阻	施加DC 500V /1min.的條件下,測量絕緣電阻值≥7M Ω

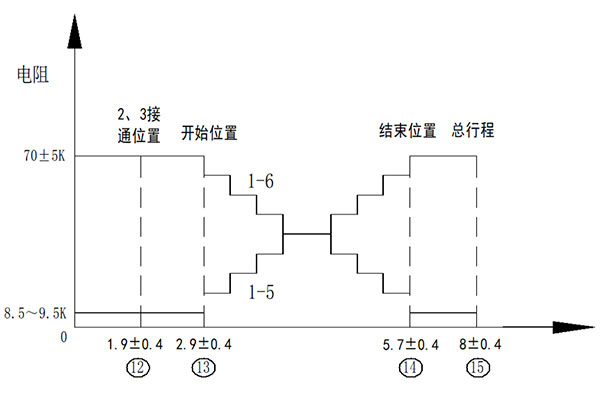

5	輸出曲線

1.4 機械性能

序號	項目	規格
1	操作力	25±5N
2	換向操作力	6±3N
3	接通行程	1.9±0.4mm
4	電位器起始行程	2.9±0.4mm
5	電位器終點行程	5.7±0.4mm
6	全行程	8.0±0.4mm
7	抗振動要	X，Y 方向掃頻范圍為 30~2000Hz，定加速度 15G，各 2h；Z 方向掃頻范圍為 30~1200Hz，定加速度 15G，共 2h，總計 6h；NO 通斷、VR 調阻及換向 F/R 等波形，掉波時間不超
8	機械壽命	100，000 次（20次/min），每次松開扳機換向操作一次；試驗后檢測VR調阻及F/R換向等波形，掉波時間

1.5 環境特性

序號	項目	性能要求
1	工作環境	-20℃～+60℃；0～(90±5)% RH；
2	儲存環境	-25℃～+80℃；0~85% RH；
3	防護要求	≥IP50（埋在膩子粉中操作 800 次后拆解內部灰塵很少）
4	高溫高濕測試	滿足溫度85℃/相對濕度85%/空載運行96h的測試要求。 試驗結束取出常溫下放置1小時后，做基本功能性能測試
5	溫度循	產品置于75℃±2℃恒溫箱6小時，然后轉置-20℃±2℃恒溫箱4 小時，溫變速率：3℃/min，循環10次。試驗結束取出恢復至常溫，做基本功能性能測試

二、結構外觀

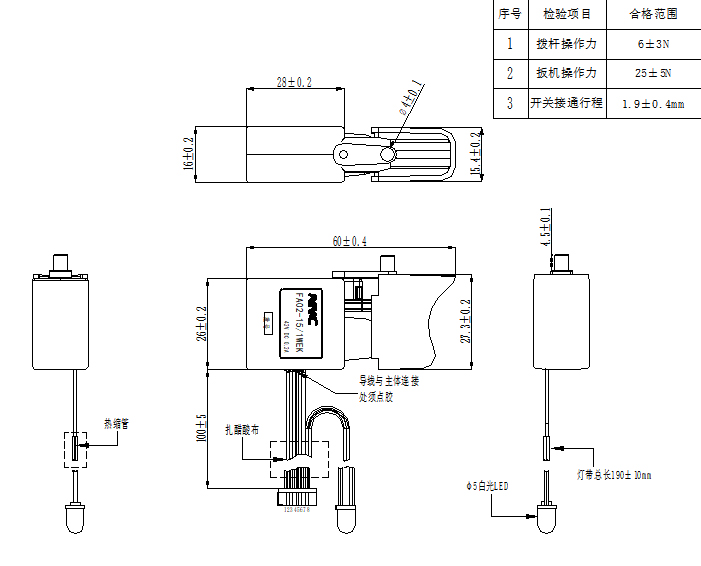

2.1外形尺寸
