三相SCR 調功/調壓觸發器
型號：PAK06

產品特性

PAK06 系列是應用了單片機技術的智能化三相移相觸發及周波過零兩用觸發器，能適 應各種電阻絲、硅碳棒及負載采用變壓器的硅鉬棒、鎢絲等各種類型工業電爐，也可用于電 機軟啟動的控制，0-20mA/DC0-5V/DC0-10V/4-20mA/DC1-5V 信號兼容輸入,采用計算 機技術進行線性化功率修正，當負載為阻性時，其輸出功率與輸入信號成正比；缺相檢測、 過流檢測機報警功能；自動同步功能，連接可控硅觸發線時不需要對相序；采用全光電隔離 及“燒不壞”技術，對輸入端造成干擾小；電流反饋或延遲時間可調的軟啟動/軟停止功能， 可適應硅鉬棒、鎢絲、電動機及感性負載；內含隔離電源，可直接用220VAC 電源供電， 并具備5V 及24V 兩組直流電源輸出。

產品功能

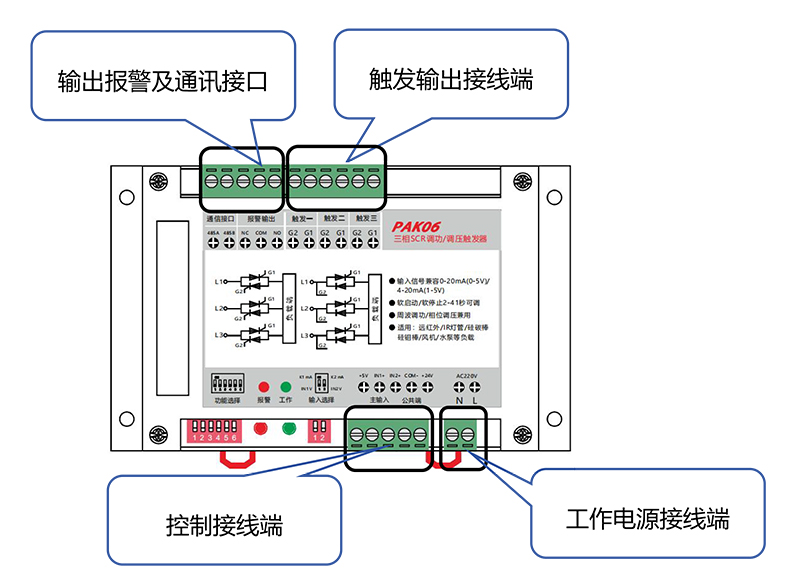

1、控制器外形和端子功能定義

注：PAK06 的觸發輸出G1、G2 具有方向，同時N、L 端為電源零線/相線不可接反， 均必須按接線圖連接，否則將無法工作或造成誤觸發。
2、控制器功能配置

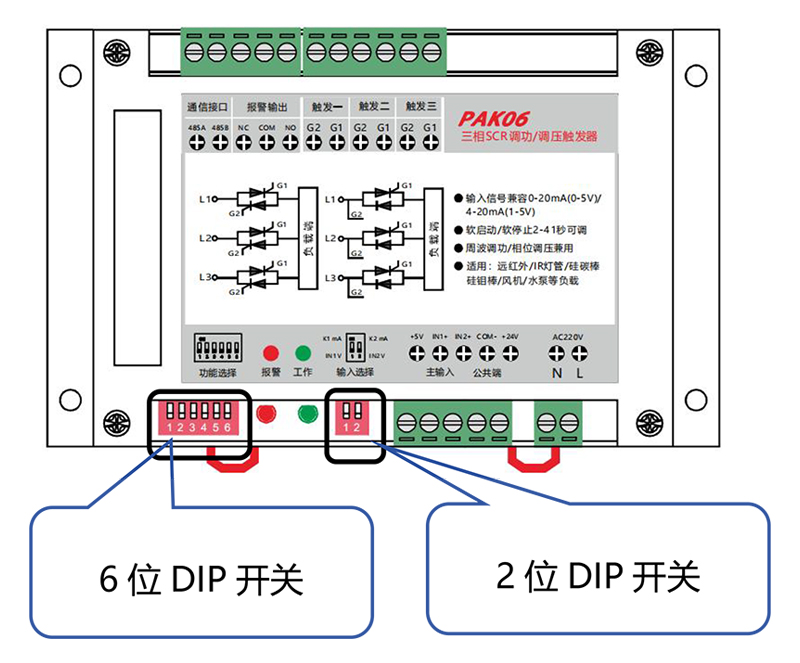

在PAK06 的下方含有一個2 位的DIP 開關和一個6 位的DIP 開關。
2 位的DIP 開關可選擇以下功能：
第1 位用于控制信號選擇，ON 表示電流控制0-20mA,OFF 表示電壓控制0-5V；
第2 位用于反饋功能選擇，ON 表示電流反饋,OFF 表示電壓反饋。
6 位的DIP 開關可選擇以下功能：
第1 位用于選擇輸入信號規格，OFF 表示輸入為0-20mA 或0-5V（用2 位DIP 開關選擇），ON 表示輸入信號為4-20mA 或1-5V。
第2 位選擇三相三線接線方式，PAK06 必須放置在OFF 位置，出廠前通常已正確設置。
第3 位用于選擇移相/周波過零觸發方式，OFF 表示移相觸發，ON 表示周波過零觸發。
第4 位用于報警，OFF 表示負載模塊端無電源輸入與輸出或220VAC 供電電源L 線與N 線接反時報警，其報警輸出吸合，ON 時解除輸入L 線與N 線接反報警。
第5 位用于選擇IN2 功能為電流反饋或調整軟啟動/軟停止延遲時間，OFF 表示用于調整軟啟動/軟停止時間，可外接電阻在1-41 秒之間調整；ON 時軟啟動/軟停止時間固定在2 秒，此時IN2 作為電流反饋限制電流過大，當電流輸入大于量程15%時，還將驅動報警繼電器報警。
第6 位選擇開關OFF 表示IN2 輸入DC0-5V，ON 表示IN2 輸入DC0-10V。
3、控制器連線應用
3.1、運行指示燈報警指示

外殼上有工作及報警兩個指示燈，其中工作指示燈（綠色）閃動表示檢測到正常的動力電源信號，并已開始輸出觸發信號；報警指示燈（紅色）亮表示檢測到故障，負載模塊端無源輸入與輸出或220VAC 供電電源L 線與N 線接反時報警，其報警輸出吸合。
3.2、軟啟動/軟停止功能
PAK06 具有軟啟動/軟停止功能，以降低對負載的沖擊，以更好地適應硅鉬棒、石墨、鎢絲等有變壓器的感性負載。IN2 的輸入可用于調整器軟啟動/軟停止時間，若連接一電阻，則時間可按下表調整。時間指輸出由0 變化到100%時所需要的時間，注意若應用于電路控制時若數值過大將使反應變慢，可能降低控制效果。IN2 端每輸入125mV 電壓約增加1 秒延遲時間，若IN2 內部2 位DIP 開關為mA 輸入，輸入阻抗為250Ω時，可在接線端+5V端和IN2 端連接1 個1/4W 電阻來調整。

DIP 開關5	輸入到IN2 的電阻	輸入到IN2 的電壓	軟啟動/軟停止的時間常數
ON	不適用	電流反饋功能	2 秒（適合普通感性及阻性負載）
OFF	不接	0	1 秒（適合普通阻性負載）
OFF	4.75K	250mV	3 秒
OFF	2.25K	500mV	5 秒
OFF	1K	1V	11 秒（適合電機軟啟動）
OFF	短路	5V	41 秒
注：電阻接法為+5V 輸出端口與IN2 端口間連接上述電阻

3.3、電流反饋限制過流報警
當DIP 開關5 設置在ON 位置時，IN2 作為電流限制反饋輸入，軟啟動/軟停止時間固定為2 秒，可以通過外接的0-20mA 電流變送器將負載電流反饋IN2 來限制負載電流，PAK06 可提供24V/25mA 的電源供變送器使用。該功能可用于電機軟啟動，或改善像硅鉬棒、石墨、硅碳棒一類阻值隨溫度變化而改變，或因老化而阻值變大的負載控制效果。電流反饋限制功能易受干擾，接線應屏蔽。當反饋電流大于量程15%時（輸入約為5.75V），報警繼電器將動作。電流變送器的額定變換電流可選擇負載最大允許電流，例如負載最大允許通過100A 電流，則選100A 變0-20mA 規格的。電流反饋采用固定參數的比例積分調節，當限制比例過大時，可能導致振蕩使輸出電流有一定的波動。
3.4、線性化功率輸出
PAK06 具備先進的線性化功率輸出功能。一般的移相觸發器與輸入信號成正比的是移相角，但由于電網是正弦波而非方波，其結果是導致加熱功率和輸入信號不成正比。PAK06率先采用智能技術，對輸入信號與移相角之間的功率關系進行非線性補償，即使不加電流反饋輸入，也能在恒定阻性負載上實現線性化功率輸出，即輸出功率與輸入信號成正比，從而提高了電阻爐的控制效果。
3.5、PAK06 與儀表配套應用
配合溫控儀使用時，推薦采用0-20mA 輸入，用于高阻爐（硅鉬棒等）時，請使用分段功率限制功能，通常輸出周期應大于軟啟動/軟停止的時間。
3.6、移相觸發與周波過零的區別如下圖


3.7 產品技術參數

額定電壓	三相380VAC（三相三線）
觸發電流	300mA 可觸發1000A 以下可控硅
輔助電源	為PCB 板工作電源AC220V±10% 50/60Hz，N 線必須接零線
輸入信號	控制信號DC0-5V、0-20mA、DC1-5V、4-20mA 可選
使用環境	溫度-20~55℃，濕度99%RH 以下
耐壓強度	絕緣耐壓2500VAC/1min 輸入與輸出隔離電壓AC2000V
報警輸出	一組常開/常閉輸出點（1A/250VAC）
啟停時間	啟停時間軟啟動軟停止時間1-41mS 可調
保護功能	負載缺相檢測、輔助電源L/N 接反
外形尺寸	145×90×40mm
重量	≈285g

四、外形尺寸圖及接線圖

4.1、外形尺寸圖


4.2、可控硅觸發輸出
PAK06 具有3 路觸發輸出，端子觸發一、觸發二、觸發三分別觸發三路可控硅。


4.3、高頻干擾
由于移相觸發會帶來較強的1-100KHz 頻率范圍的干擾，移相觸發器應安裝在離可控硅較近的位置，但應與動力線保持一定距離，應盡量縮短線長度，并盡量不要將不同相的觸發線平行走線。注意：所有可控硅兩端均應并聯阻容吸收及壓敏電阻保護器件，以降低高頻干擾及保護可控硅。
4.4、手動功率限制
如需要限制輸出又不想采用電流反饋形式時，也可在儀表和PAK06 之間增加一個電位器來手動限制功率，如用于硅鉬棒、硅碳棒等高溫電爐，電位器阻值為250 歐，功率應大于1/2W，儀表用0-20mA 輸出，PAK06 選0-5V 輸入。接線圖如下：

4.5、手動功率調節
利用PAK06 的5V 輸出電壓，在+5V、IN1、COM-端接1 個1K 電位器，也可實現手動功率調節功能，DIP 開關應設置成采用0-5V 電壓輸入（第1 位為OFF），加一開關可實 現手動/自動切換。

注意事項

輸入工作條件：
① 注意工作電壓的范圍和正負極。
② 請勿在輸入回路上施加超過額定值的電壓，否則會導致SSR 故障或燒壞。
③ 用集成電路直接驅動SSR 時應有足夠的帶載能力和盡可能低的"0"電平輸出。
④ 產品工作電源為220VAC，N、L 端為電源零線/相線不可接反。
輸出工作條件：
① 控制KS 雙向可控硅時，A 極接電源輸入，A 極取信號接入觸發器G2 接線端，可控硅G 極接入觸發器G1 接線端，K 極接負載。
② 控制電力半導體MFC 系列產品時，觸發輸出G1、G2 具有方向，切記不可接反。
③ 控制電力半導體MTC 系列產品時，觸發輸出G1、G2 無方向要求，但接線時請順序統一，切記不可接反。
安裝須知:
① 安裝方式：接線時各接線端子上的雜物要清除，擰緊螺絲，否則會出現端子因接觸不良造成產品不工作或誤觸發的現象發生。
② 輸入端M3 螺絲推薦緊固扭矩0.4-0.6Nm,輸出端M4 螺絲推薦緊固扭矩1.2-1.4Nm。
③ 警告！在進行安裝、維修等操作時，務必首先切斷電源才能進行安裝或檢修，以防止觸電危險。
④ 貯存條件：產品存放要求做到防潮、防濕、避免雨淋、跌落以及劇烈碰撞。應存放于通風、干燥、無腐蝕性氣體的環境中，對環境的濕度要求必須小于80%。
